汉字显示屏在日常生活中应用相当广泛，大量应用于各大汽车站、火车站、航班信息公告栏，商铺广告，高速路路牌标示等。这里介绍一种实用的汉字显示屏制作方法。
同时为了降低制作难度， 仅作了一个字的轮流显示，实际使用时可根据这个原理自行扩充显示的字数。
汉字显示的原理：
以UCDOS中文宋体字库为例，每一个字由16行16列的点阵组成显示。即国标汉字库中的每一个字均由256点阵来表示。
我们可以把每一个点理解为一个像素，而把每一个字的字形理解为一幅图像。事实上这个汉字屏不仅可以显示汉字， 也可以显示在256像素范围内的任何图形。
用8位的AT89C51单片机控制， 由于单片机的总线为8位，一个字需要拆分为2个部分。

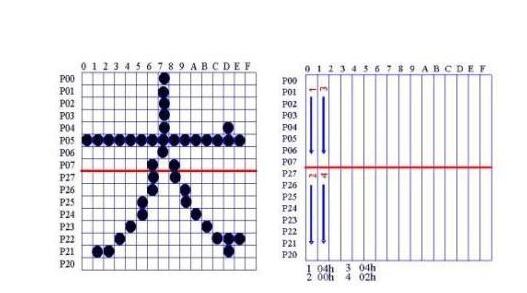

一般我们把它拆分为上部和下部，上部由8*16点阵组成， 下部也由8*16点阵组成。 在本例中单片机首先显示的是左上角的列的上半部分，即第0列的p00---p07口。方向为p00到p07 ,显示汉字“大”时，p05点亮,由上往下排列，为p0.0 灭，p0.1 灭, p0.2 灭p0.3 灭, p0.4 灭, p0.5 亮,p0.6 灭,p0.7 灭。即二进制00000100，转换为16进制为 04h.。
上半部列完成后，继续扫描下半部的列，为了接线的方便，我们仍设计成由上往下扫描，即从p27向p20方向扫描，从上图可以看到，这一列全部为不亮， 即为00000000，16进制则为00h。
然后单片机转向上半部第二列，仍为p05点亮，为00000100，即16进制04h.
这一列完成后继续进行下半部分的扫描，p21点亮，为二进制00000010，即16进制02h. 依照这个方法，继续进行下面的扫描，一共扫描32个8位， 可以得出汉字“大” 的扫描代码为：
04H,00H,04H,02H,04H,02H,04H,04H
04H,08H,04H,30H,05H,0C0H,0FEH,00H
05H,80H,04H,60H,04H,10H,04H,08H
04H,04H,0CH,06H,04H,04H,00H,00H
由这个原理可以看出， 无论显示何种字体或图像， 都可以用这个方法来分析出它的扫描代码从而显示在屏幕上。
不过现在有很多现成的汉字字模生成软件， 我们就不必自己去画表格算代码了。
软件打开后输入汉字，点“检取”，十六进制数据的汉字代码即可自动生成，把我们所需要的竖排数据复制到我们的程序中即可。我们把行列总线接在单片机的i0口，然后把上面分析到的扫描代码送入总线， 就可以得到显示的汉字了。
在这个例子里，由于一共用到16行，16列， 如果将其全部接入89c51 单片机， 一共使用32条io口，这样造成了io资源的耗尽，系统也再无扩充的余地。 实际应用中我们使用4-16线译码器74ls154来完成列方向的显示。 而行方向16条线则接在p0口和p2口。
程序清单：
双击代码全选
电路中行方向由p0口和p2口完成扫描，由于p0口没有上拉电阻，因此接一个4.7k*8的排阻上拉。 如没有排阻，也可用8个普通的4.7k 1/8w电阻。为提供负载能力，接16个2n5551的NPN三管驱动。
列方向则由4—16译码器74LS154完成扫描，它由89C51的P1.0---P1.3控制。同样，驱动部分则是16个2N5401的三管完成的。
电路的供电为一片LM7805三端稳压器，耗电电流为100Ma左右。
